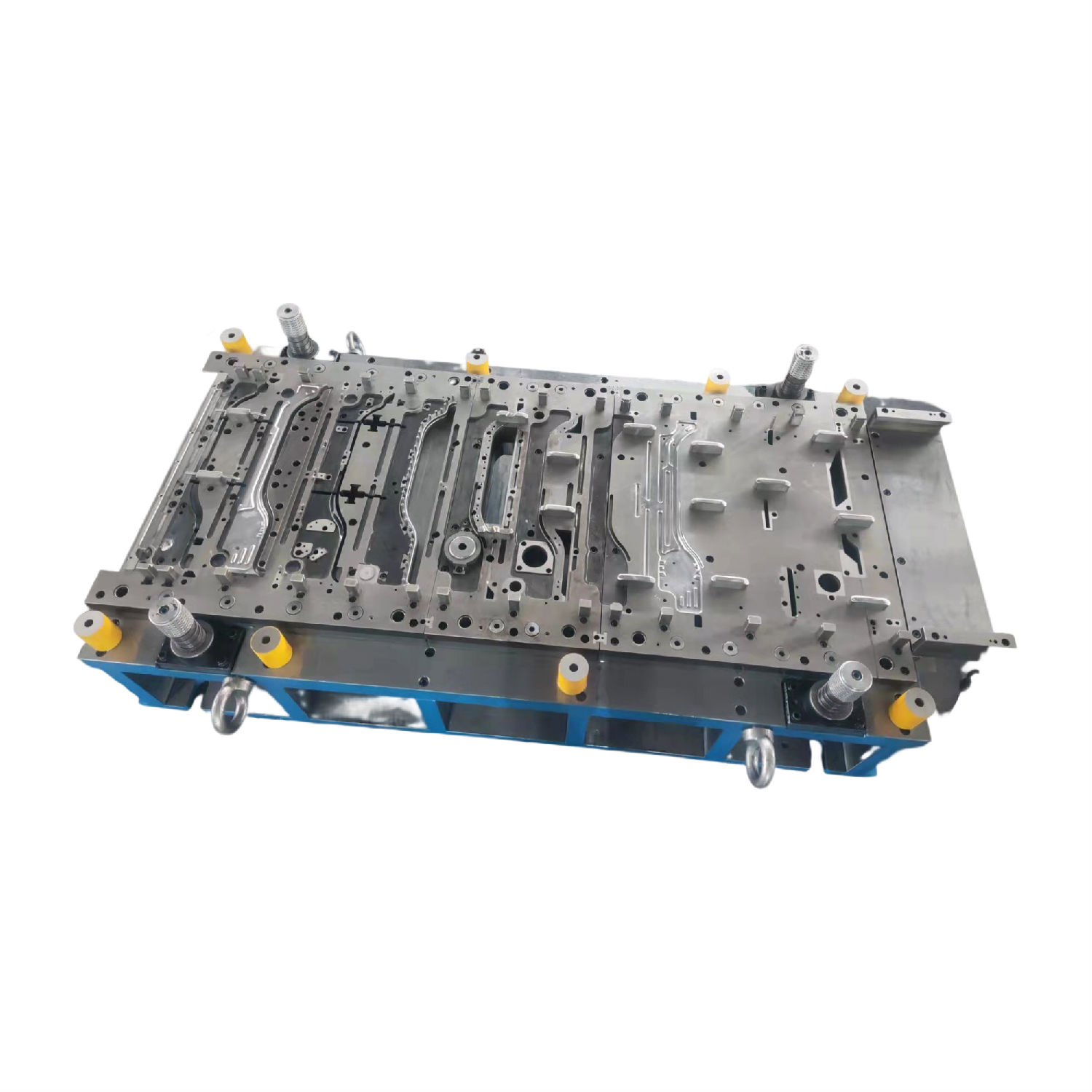

冲压模具级进模冲裁顺序

文章出处:责任编辑:查看手机网址
扫一扫!冲压模具级进模冲裁顺序扫一扫!
人气:-发表时间:2023-07-14 15:10【

先冲孔或冲缺口,最后落料或切断,将冲裁件与条料分离,首先冲出的孔可以作后续工序的定位孔;当定位要求较高时,则可冲裁专供定位用的工艺孔;

采用定距侧刃时,定距侧刃切边工序安排与首次冲孔同时进行,以便控制送料进距;采用两个定距侧刃时,可以安排成一前一后,也可并列安排;


多工序冲裁件用单工序冲裁时的顺序安排;

1、先落料使坯料分离,再冲孔或缺口,后继工序的定位基准要一致,以避免定位误差和尺寸链换算;

2、冲裁大小不用相距较近的孔时,为减少孔的变形,应先冲大孔后小孔;

工艺方案确定后,需要进行必要的工艺计算和精选设备,为冲压阿模具设计提供不要的依据。
