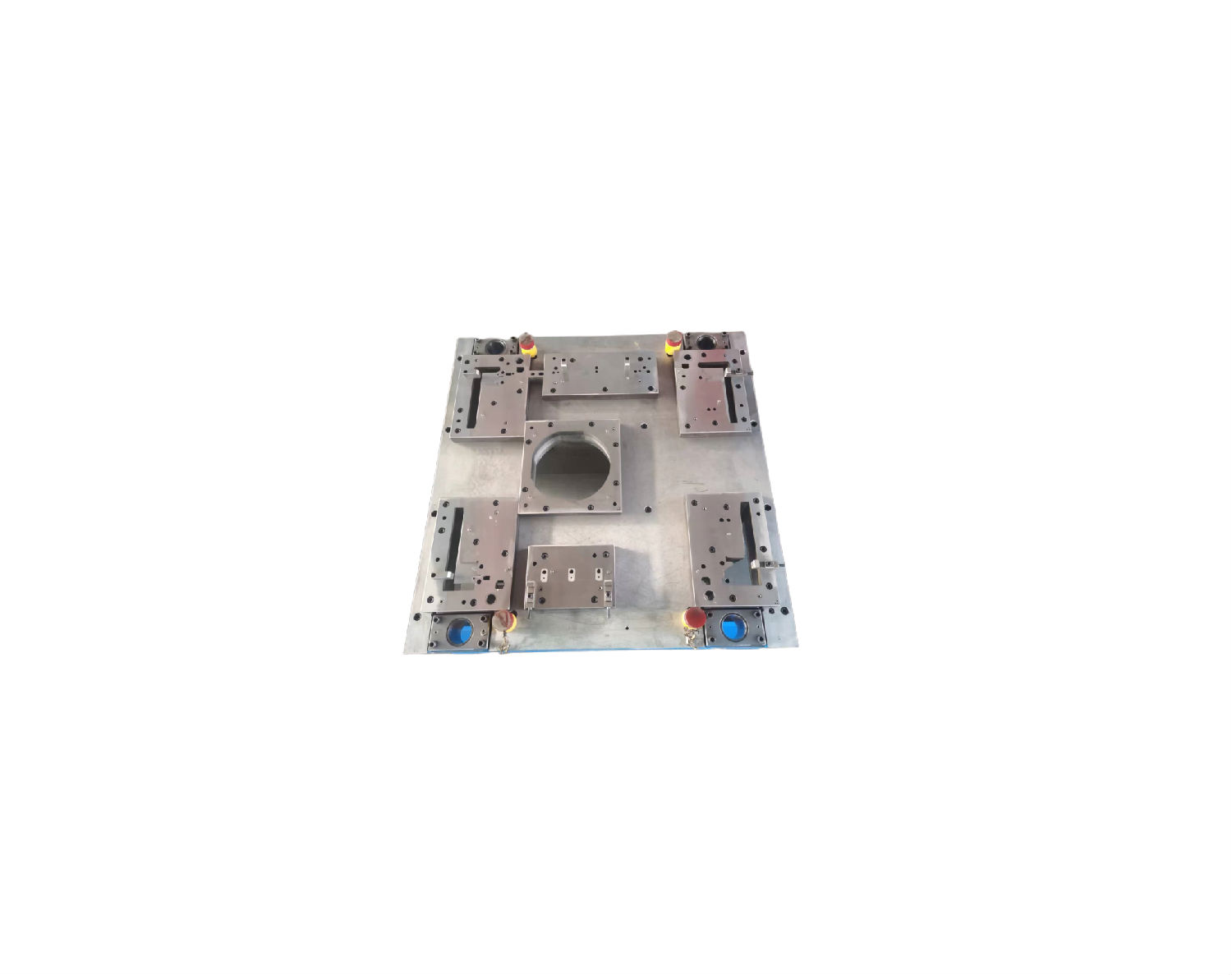

设计好一个冲压模具图，至关重要，设计的好与坏直接影响冲压模具的制造和成本。那么在绘制冲压模具零件图的时候要注意什么呢？青岛鑫精诚有限公司冲压模具带你看一下；
    一、视图需要正确而充分；所选的视图应充分而准确地表示出零件内部和外部的结构形状和尺寸大小，并且视图的数量应为最少；
    二、图形要绘制完整；画零件图是为了反映零件的结构，应为加工该零件提供图示说明，非标准件或者虽然是标准件但仍需要进一步加工的零件，都需要绘制零件图，有些零件虽然是标准件，但仍需要在上面加工漏料孔、螺钉过孔及销钉孔等，
    三、零件图的视图要布置正确；为了保证绘制零件图正确，建议按装配位置画零件图，而轴类零件按照加工位置画零件图。装配图上该零件的主视图反映了厚度方向的结构，俯视图则为原平面内的结构情况；
    四、标注尺寸要正确，所有的配合尺寸及精度要求比较高的都应该标注公差，装配过程中需要加工的尺寸应标注在装配图上，若必须在零件图上标注时，应在有关尺寸近旁标明。当装配需要留一定的余量时候，可在零件图上标注出装配链补偿量及装配后所要求的配合尺寸、公差和表面粗糙度等。
    五、凡是用符号或在图样中不便于表示，而在制造时又必须保证的条件和要求时，都应该在技术条件中注明，并且内容随不同的零件，不同的要求以及不同的加工方法而不同，
1、对材质的要求，如热处理方法及热处理后表面应达到的硬度等；
2、表面处理、表面涂层及表面修饰等的要求；
3、未注倒圆半径的说明、个别部位的修饰加工要求等；
4、其他特殊要求；
