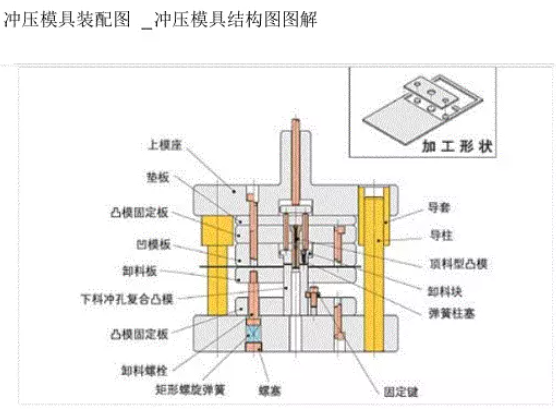

下图是一副普通的落料模具，产品为一个长方形，中间冲了三个小圆孔；

下料冲孔复合模凸模为长方体，作用就是下料，把产品的外形从材料上写下来的意思。

下料冲孔复合凸模的四周也是刀口，相当于冲头，所以这四周是不能倒角的，下料冲孔复合凸模中间还有三个小圆孔，这三个小圆孔属于刀口，即把产品中间的那三个圆孔给冲出来。

凹模板中间有个方形的窟窿，属于刀口，以下料冲孔复合凸模为冲头冲出产品外形；

下料冲孔复合凸模上面对应的内脱，也叫做内脱料板，或者内卸料板，图中标示的是卸料块，其实都是一个意思，卸料块的作用就是把产品从凹模板中顶出来；卸料块还有一个作用，就是压料，把料压住之后然后冲中间的那三个小圆孔。

图中标示的顶料型凸模其实就是冲头，配合下料冲孔复合凸模上的三个圆形刀口，冲出中间产品上的那三个小圆孔。

下模下垫板上固定键的作用，就是把下料冲孔复合凸模给固定住，以免它随模具的上行而跳出模具来，导致发生事故。
