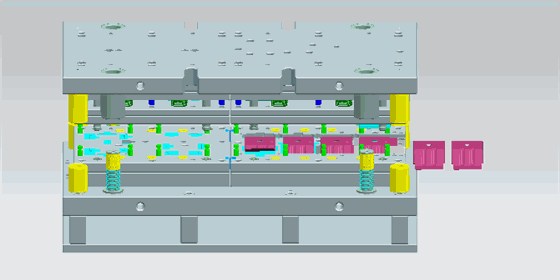

多工位级进模具一般都在高速自动压力机上使用,而在普通压力机上应用多工位级进模具可推动级进模具的普及和提高冲压劳动生产率。下面以调整板级进模具为例,探讨在普通压力机上冲压形状较复杂零件的多工位级进模具。1合理排样图1为调整板零件图,材料为08F一扛一S。其排样见图2,分初始工位2个,正式工位4个。各工位具体加工内容为:第A工位:冲导正孔(即零件小圆孔)和长圆形小孔。第B工位:第l只零件一侧废料切除。第1工位:两边废料切除。第一只零件回真一六图1、三零件图冲裁成形;另一只零件一侧废料切除。第2工位:第一只零件弯曲成形;另一只零件冲裁成形。第3工位:第一只零件载体切断,另一·模具工业1991.No.11总129伞图2调整板排样图只零件弯曲成形。第4工位:另一只零件载体切断。A、B二工位为初始工位,当材料进到第1工位时,A、B工位初定位撤下。
